主要组成部分包括：
1、挤出系统：
多台挤出机组合：配备多台单螺杆或双螺杆挤出机，分别处理PC、PP、PE原料，确保各层材料的独立塑化和精确配比。
共挤分配器：精密设计的熔体分配器，将不同熔体均匀分布至多层共挤模具，形成中空格子结构。
2. 多层共挤模具：
采用特殊设计的多层复合模具，通过流道分配技术，将PC、PP、PE熔体复合为“表层+中空结构+表层”的夹芯板材，中间形成规则的格子状支撑结构，提升板材刚性和隔热性能。
3. 成型与冷却系统：
压光机：多辊压光机（如五辊或七辊）快速冷却定型，确保板材表面平整度和尺寸精度。
冷却托架与水冷系统：分段式冷却装置，通过风冷和水冷结合，逐步降温消除内应力，防止板材翘曲。
4. 牵引与裁切装置：
高精度牵引机，同步控制多层的张力和速度，避免层间滑移。
在线切割系统（如圆盘刀或激光切割），支持定长裁切或连续卷取。
5. 电气控制系统：
PLC智能控制系统，集成温度、压力、流量、速度等参数的闭环控制，确保生产稳定性。
触摸屏操作界面，实时监控与参数调整，故障诊断与报警功能。

产品参数：

生产线型号

（Model）

挤出机型号
（Extruder model）

制品宽度
（Width）

制品厚度

（Thickness）

主电机功率
（Motor power）

最大产量

（Capacity）

SW-PG2BA100

SJ100

1220mm

2 - 8mm

110kw

200kg/h

SW-PG2BA120

SJ20

2100mm

2 - 8mm

132kw

350kg/h

设备特点：
多层共挤技术：精确控制各层厚度和分布，实现性能优化组合。
精密模具设计：确保格子结构的规则性和尺寸稳定性。
在线质量检测：配备厚度测量仪、表面瑕疵检测系统，实时监控产品质量。
节能与高效：采用变频电机、热能回收装置，降低能耗。
定制化能力：可根据需求调整格子密度、板材厚度、表面处理（如抗静电、阻燃等）。

产品优势：

轻质高强：中空格子结构显著降低重量，同时保持高抗弯强度和刚性。
隔音隔热：中空层形成空气隔热层，有效阻隔热量和声音传递。
耐候与化学稳定：表层PC或PP赋予板材优异的耐紫外线、耐化学腐蚀性能。
表面可加工性：PC表层可实现高透明度或哑光效果，支持印刷、切割、钻孔等二次加工。
环保与可回收：材料可回收利用，减少环境污染。

应用场景：
建筑领域：室内隔断墙、天花板、阳光房面板、幕墙等。
广告与展示：灯箱、招牌、展示架、宣传板等。
包装运输：冷藏箱、周转箱、托盘、物流垫板等。
工业设备：机械防护罩、隔音屏障、设备外壳等。
家具与装饰：轻质家具面板、装饰隔断等。

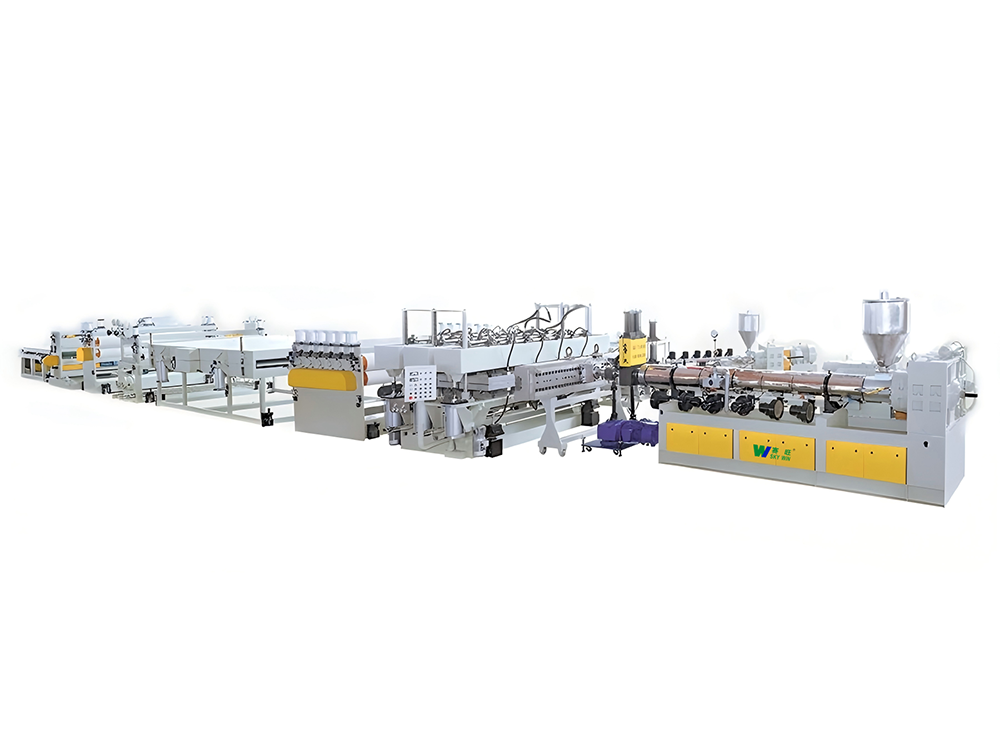

PC/PP/PE中空格子板挤出生产线
